DIGITALIZACION EN HR DE EQUIPOS DE ECOGRAFÍA QUE TENGAN UNA SALIDA DE VIDEO HDMI, DVI, VGA , RGB O VIDEO COMPUESTO PAL O NTSC.

Permite capturar fotogramas y videos en alta resolución, digitalizando la señal de video del equipo. Puede capturar videos en resoluciones de hasta 1280 x 1024 x 32 bits. Adquiere videos en vivo con o sin audio de hasta 15 minutos por video. Si no se detiene la grabación continúa grabando en tramos de 15 minutos cada una hasta completar el espacio disponible en el DVD (unos 20 tramos de 15 minutos cada uno en formato H264). Puede enviar las imágenes a PACS DICOM y recibir datos de pacientes por medio de WORKLIST DICOM.

VIDEOS DE DEMOSTRACIÓN DE SISTEMAS ECOCAP

ECOCAP HD

ABRIR UN ESTUDIO ALMACENADO

Apertura de estudio almacenado.

CAPTURA DE VIDEOS

Capturar videos durante un estudio.

ESPECIFICACIONES Y DESCARGAS

ECOCAP HD-DVD

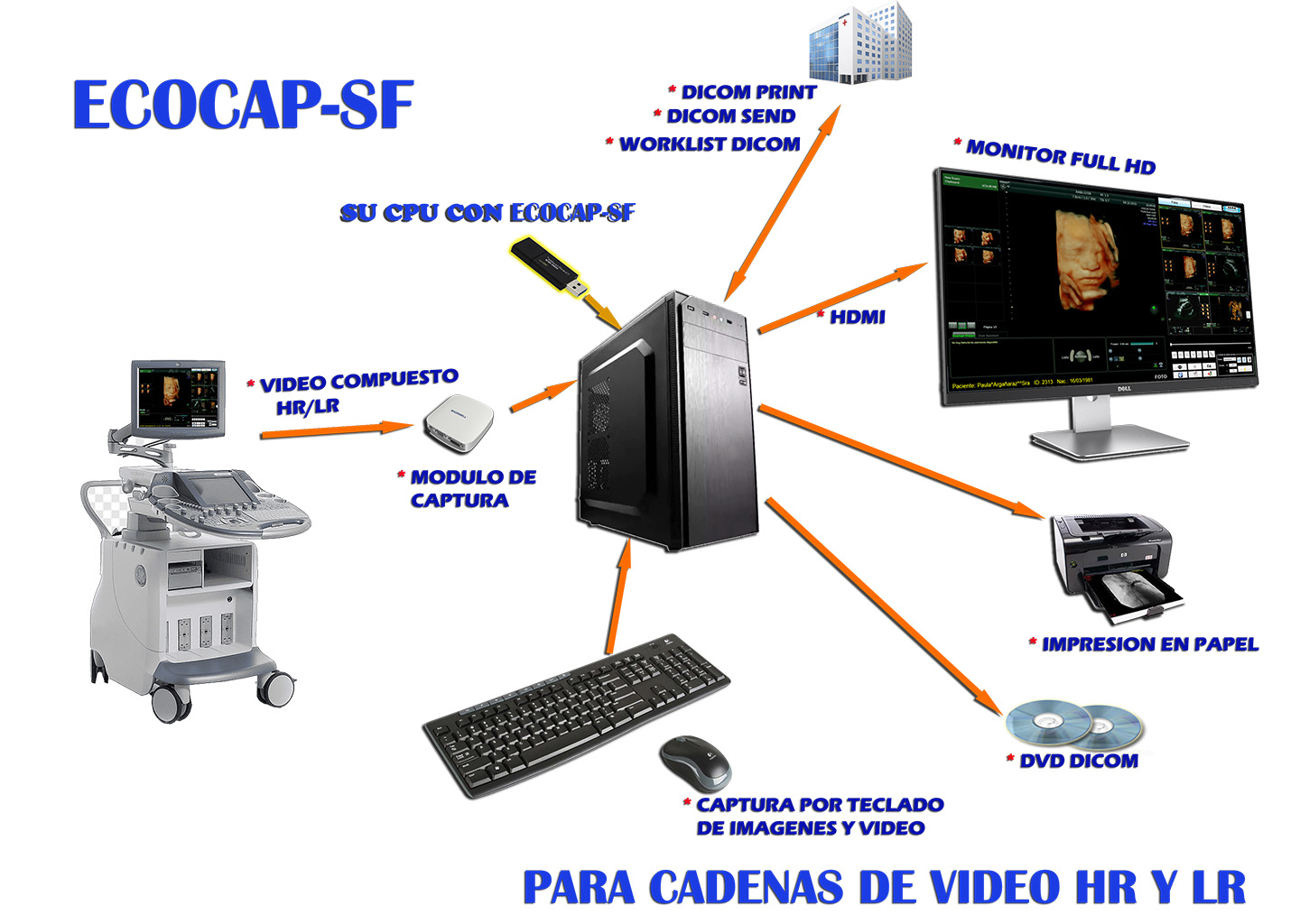

ECOCAP Es un sistema de Adquisición y Procesamiento Digital de Imágenes especialmente diseñado para ser integrado a cualquier equipo de Ecografía que cuente con una salida de video HDMI, VGA, RGB o Video Compuesto Pal ó NTSC.

Permite capturar fotogramas y videos alta resolución, digitalizando la señal de video del equipo. Puede capturar videos en resoluciones de hasta 1280 x 1024 x 32 bits (a pedido puede configurarse para capturar resoluciones mayores)

Captura videos en vivo con o sin audio de hasta 15 minutos por video. Si no se detiene la grabación continúa grabando en tramos de 15 minutos cada una hasta completar el espacio disponible en el DVD (unos 20 tramos de 15 minutos cada uno en formato H264)

El sistema está basado en una placa de captura de alta resolución con entradas múltiples, que permite adquirir video en tiempo real de prácticamente todas las fuentes de video de los ecógrafos 2D, 3D, 4D y 5D actuales.

El ingreso de los datos del paciente se realiza cómodamente por medio de una Worklist DICOM o en forma manual si esta está inactiva.

Mediante una tecla se inicia o detiene la captura de video y se adquieren los fotogramas más relevantes del estudio.

El programa cuenta con herramientas de edición de imágenes, tales como la inversión horizontal, vertical, color, realce de bordes, realce de contraste, inversión de color, etc.

A partir de los estudios creados se pueden generar reportes con imágenes en varios formatos, los que pueden ser impresos en una impresora de Windows.

Además, permite la creación de un DVD autoejecutable con los videos seleccionados en formatos H264 o DVD.

En forma opcional pueden agregarse las funciones DICOMSEND y DICOMPRINT.



ESPECIFICACIONES GENERALES DE SISTEMAS ECOCAP:

CaracterísticaEspecificación
Interface con PC:PCI-Express x1, Low Profile, 200MB/s
Entradas: 1 1080P/60Hz HD DVI, 1 1080P/60Hz HDMI, 1 SD/HD3G-SDI, 1 VGA, 1 YPbPr, 1 SD video, 1 CVBS, 1 LPCM audio, 1 SDI audio, 1 audio analógico stereo.
Modos aceptados en entrada HDMI/DVI:480i, 576i, 480p, 576p, 720p, 1080i, 1080p
Modos aceptados en entrada VGA:640x400 a 2048x1536
Normas aceptadas en entrada CVBS:PAL/NTSC
Formatos de color aceptados:YUYV, UYUV, I420, RGB 24 bits, RGB 32 bits
Memoria de almacenamientoMemoria 128MB DDR2 160 Mhz, 32bits
Velocidad de muestreo de video: CVBS: 57.27MHz (4x Oversampling)RGB/component: 170MHzHDMI/DVI: 225MHz
Capacidad de almacenamiento en disco rígido: Disco Rígido SATA DE 1 TB GB con 800 GB disponibles para imágenes
Capacidad de memoria en CPU: 4 GB
Procesador de CPU:INTEL core I3 3.6 GHZ
Lectograbadora de DVD:SATA 24x
Software de Captura y Procesamiento:ECOCAP V2.1
Modos de Captura:Fotogramas y videos de hasta 15 minutos cada uno.
Formatos de grabación en disco rígido:Videos en formato H264 y DVD, imágenes en formato BMP
Audio:Stero seleccionable por el operador
Inversión horizontal y Vertical:SI
Inversión de Color SI
Zoom interpolado:SI
Filtros de realce de bordes:SI
Ajuste digital de brillo y contraste:SI
Generación de DVD autoejecutable:En formato H264 o DVD seleccionable por el operador.
Ingreso de datos de pacientes mediante WORKLIST SI
Base de datos para revisión y continuación de estudiosSI
Generación de reportes con imágenesSI
Grabación de DVD desde PC remota en red de WindowsSI

TODOS LOS SISTEMAS ECOCAP PUEDEN TENER LOS SIGUIENTES OPCIONALES:

  • DICOM PRINT y DICOM SEND.
  • Servicio de Instalalación, puesta en marcha y calibrado del Sistema de Digitalización y Procesamiento de Imágenes ECOCAP.
  • Servicio de Mantenimiento Preventivo del Sistema de Digitalización y Procesamiento de Imágenes ECOCAP.
  • Estaciones de trabajo adicionales conectadas en red.
  • Monitores repetidores en otras salas.
  • CONFIGURACIONES POSIBLES Y PRECIOS DE EQUIPOS ECOCAP:

      MODELO

      DESCRIPCION

      PRECIO

      ECOCAP HD-DVD

      SISTEMA DE ADQUISICION Y PROCESAMIENTO DIGITAL DE IMAGENES PARA ECOGRAFIA

    Consultar
