DIGITALIZACION DE ARCOS EN C DE RX CON FILTRO RECURSIVO Y ALMACENAMIENTO DE IMAGENES.

MEMORAD PF05

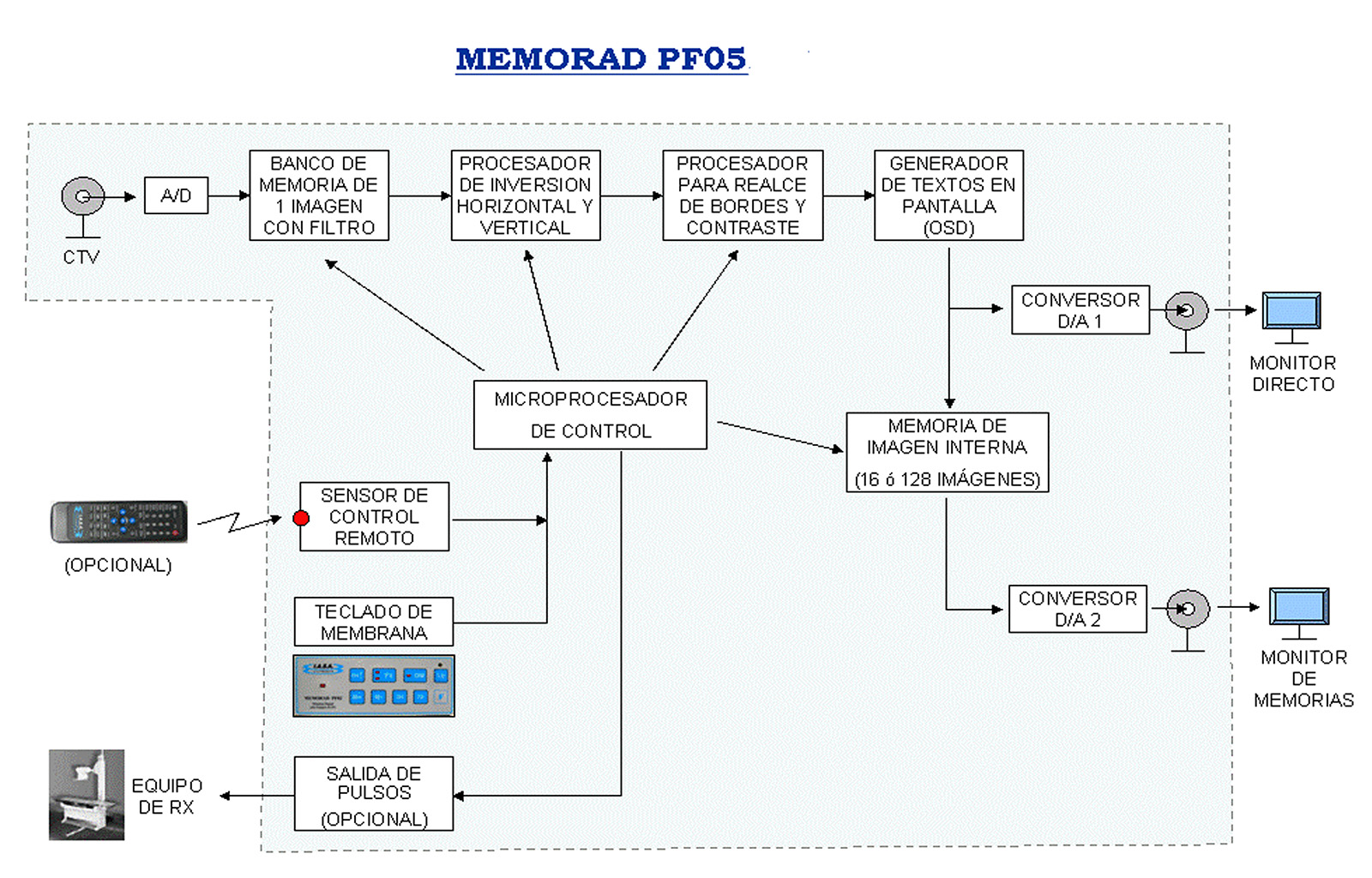

Es una Memoria Digital para Equipos de RX con cadena de video.  Puede trabajar con cadenas de video de 625 líneas 50 HZ de 525 líneas 60 HZ 1249 líneas 50 HZ, de 1049 líneas 60 HZ.

La matriz de captura es de 640 x 574 para 50 HZ  y de 640 x 480 para 60 HZ lo que permite abarcar toda la información de la cámara. Esta matriz es la misma para LR y para HR.

Tiene un Filtro Recursivo que permite realizar el promedio de hasta 32 imágenes sucesivas en tiempo real. El resultado de esta operación es una imagen con menor ruido gaussiano, mejorando sensiblemente la performance de toda la cadena de video.

La intensidad de este filtro puede seleccionarse entre x1 (sin filtro), x8, x16 y x32.

Una función de Detector de Movimientos, permite desactivar el filtro recursivo cuando un objeto se mueve en la imagen, conectándolo en forma automática cuando la imagen es estática, permitiendo eliminar el efecto de arrastre.

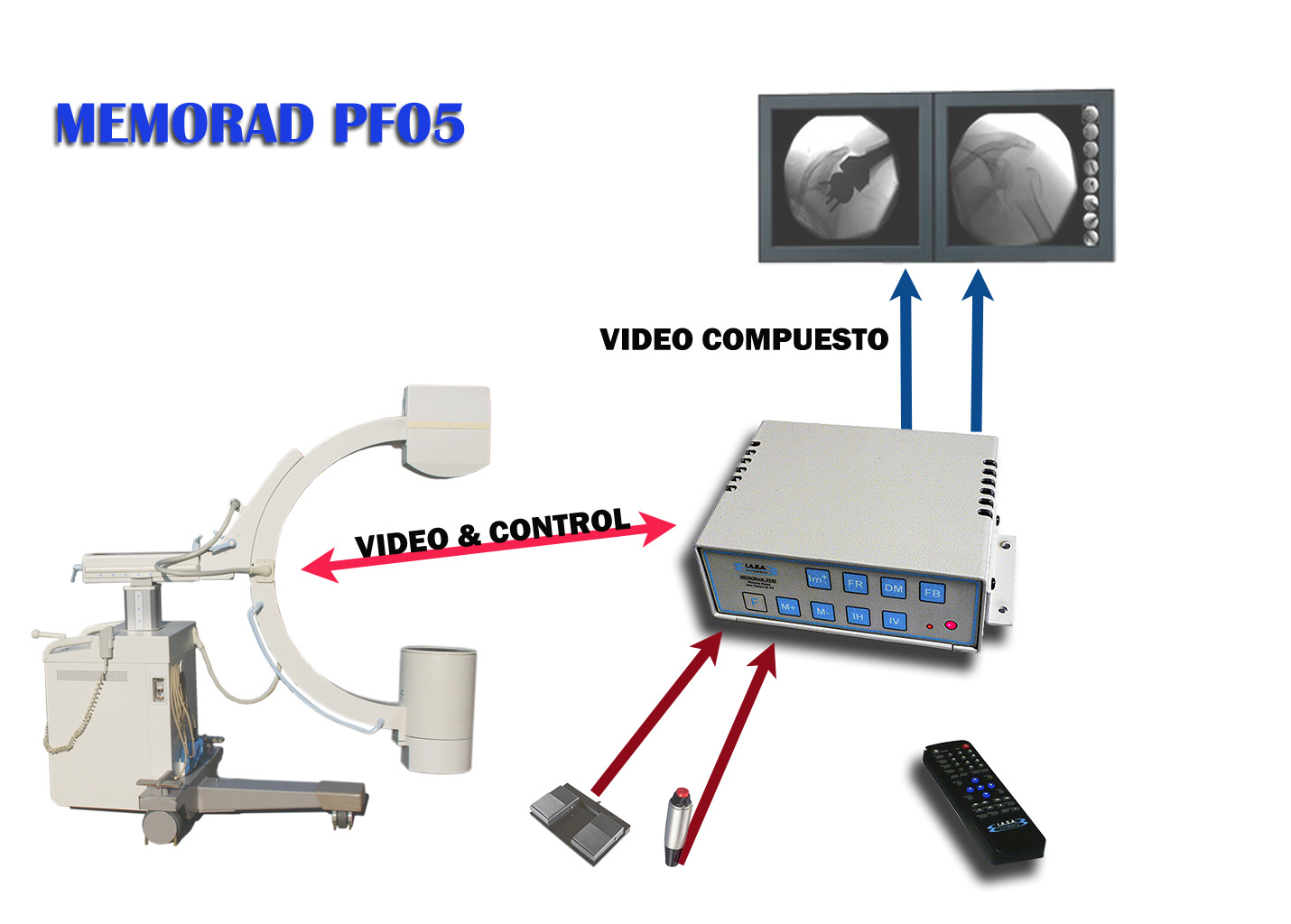

Posee una salida directa, pasando por el Filtro Recursivo con 1 memoria, y una salida secundaria  que permite almacenar otras imágenes independientes.

Puede almacenar en memoria dinámica imágenes fijas ó series adquiridas a velocidades de 25, 12.5, 6.25, 3.12 y 1.5 imágenes/seg.

El equipo puede ser provisto con un banco de memorias dinámicas que pueden almacenar hasta 16 imágenes (PF05-16), ó hasta 128 imágenes (PF05-128).

Mediante un módulo de expansión, es posible contar con otras opciones de bancos de memoria con capacidades de 256, 384, 512 y 1024 imágenes. (PF05- XXX)

La salida directa puede ser también congelada, logrando el efecto de “última imagen retenida “ al soltar el pedal de radioscopía.

Incorpora un circuito de retardo para el comando del equipo de RX que permite mantener  la radioscopía 100 ms después de soltar el pedal para permitir la correcta captura de la imagen en la memoria digital.

Posee una función de  Inversión Radiométrica de la imagen para obtener una visualización negativa simulando la de una placa común de RX.

Una función de inversión especular permite la inversión geométrica de la imagen en sentidos horizontal y vertical.

Posee OSD que le permite incorporar texto en pantalla con información sobre el estado del equipo y características de las imágenes adquiridas.

ESPECIFICACIONES GENERALES DE EQUIPOS MEMORAD PF05:

Característica	Especificación
Resolución de Conversión:	8 bits, 256 niveles de gris
Tipo de entrada:	Video Compuesto, 1Vpp
Reloj de Píxel máximo:	50 MHz
Velocidad de captura máxima:	30 fps
Normas de Video de entrada:	CCIR, RS170 (cadenas de video de 525 o 625 líneas 60/50 hz), HR (1249/1049 líneas.), o configurable por el usuario
Matriz de adquisición:	640x574 pixels x 256 niveles de gris (640x480 para 60 HZ) ó configurable por el usuario hasta 0.5 MP
Salidas de Video	2 salidas de Video compuesto BNC ó 2 salidas VGA. Una salida para imagen en vivo y otra para las imágenes almacenadas en las memorias.
Capacidad de almacenamiento	1, 16 ó 128 imágenes en SDRAM
Filtro Recursivo:	x1, x8, x16 y x32
Filtro de Realce de Bordes:	Matriz de convolución de 3x3 con 8 niveles, en tiempo real
Inversión de imagen positiva / negativa:	SI
Inversión especular de imagen:	Horizontal y Vertical
Detector automático de movimientos:	SI
Modos de captura:	Imagen por imagen o Serie
Texto en pantalla (OSD):	SI
Círculo electrónico:	Configurable por el usuario
Teclado:	De Policarbonato con 9 teclas
Retardo para retención de última imagen:	Con Relé de retardo de 100 ms.
Entradas de comando:	Optoacopladas para Radioscopía en vivo y Grabación de fotogramas.
Control remoto infrarrojo:	OPCIONAL
Filtro de Realce de Contraste en tiempo real :	OPCIONAL (incluído con el Control Remoto IR)
Función de sustracción para Road Map:	OPCIONAL (incluído con el Control Remoto IR)
Adquisición y visualización en Loop de una serie con velocidad seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg. :	OPCIONAL (incluído con el Control Remoto IR)
Adquisición de imágenes fijas desde el Control Remoto:	OPCIONAL (incluído con el Control Remoto IR)
Selección de imágenes y series desde el Control Remoto:	OPCIONAL (incluído con el Control Remoto IR)
Funciones de Avance, Pausa e imagen por imagen para la serie:	OPCIONAL (incluído con el Control Remoto IR)
Alimentación:	5Vcc 800 mA. Fuente de switching incluída.
Dimensiones:	155mm x 115mm x 55mm
Peso:	300 Gr.

Al adquirir el Control Remoto IR se incluyen las siguientes funciones:

Manejo desde el Control Remoto de todas las funciones del teclado.

Filtro de realce de bordes en tiempo real.

Road Map (sustracción en tiempo real para mapa de ruta).

Adquisición y visualización en Loop de una serie con velocidad seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg.

Adquisición de imágenes fijas desde el Control Remoto.

Selección de imágenes y series desde el Control Remoto.

CONFIGURACIONES POSIBLES Y PRECIOS DE EQUIPOS MEMORAD PF05:

MODELO	DESCRIPCION	PRECIO
PF05-1I	1 IMAGEN	Consultar
PF05-1I- IR	1 IMAGEN CON CONTROL REMOTO	Consultar
PF05-16I	16 IMÁGENES	Consultar
PF05-16I- IR	16 IMÁGENES CON CONTROL REMOTO	Consultar

TODOS LOS MODELOS TIENEN:  INVERSION H/V, FILTRO RECURSIVO X1, X8, X16 Y X32, DETECTOR DE MOVIMIENTOS, IMAGEN +/-  ,RETARDO PARA RETENCION DE ÚLTIMA IMAGEN Y FUENTE DE ALIMENTACIÓN. CONSULTAR POR LA OPCION DE UN SOLO MONITOR.
