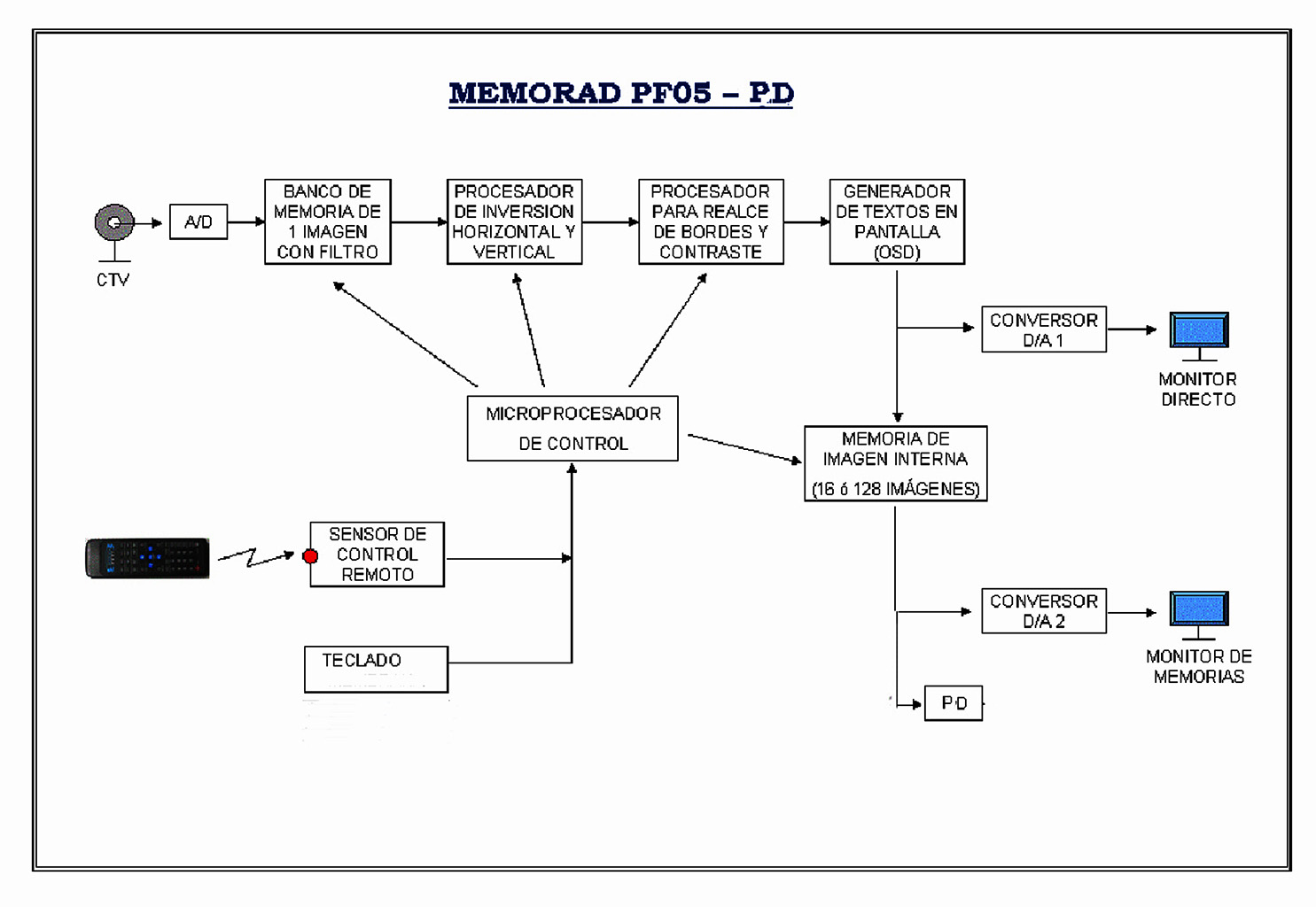

MEMORAD PF05-PD

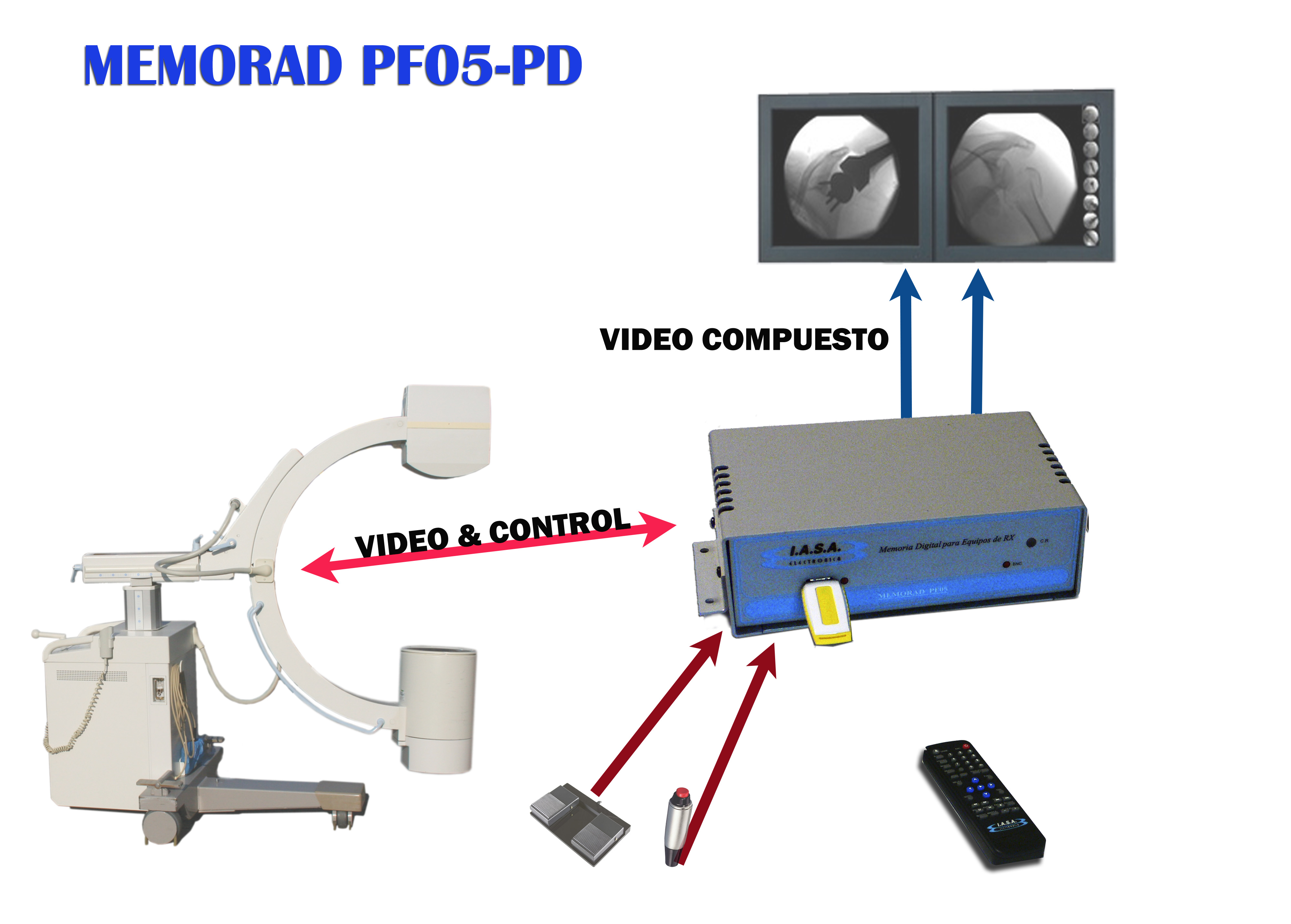

Es una Memoria Digital para Equipos de RX con cadena de video.  Puede trabajar con cadenas de video de 625 líneas 50 HZ de 525 líneas 60 HZ 1249 líneas 50 HZ, de 1049 líneas 60 HZ.

La matriz de captura es de 640 x 574 para 50 HZ  y de 640 x 480 para 60 HZ lo que permite abarcar toda la información de la cámara. Esta matriz es la misma para LR y para HR.

Tiene un Filtro Recursivo que permite realizar el promedio de hasta 32 imágenes sucesivas en tiempo real. El resultado de esta operación es una imagen con menor ruido gaussiano, mejorando sensiblemente la performance de toda la cadena de video.

La intensidad de este filtro puede seleccionarse entre x1 (sin filtro), x8, x16 y x32.

Una función de Detector de Movimientos, permite desactivar el filtro recursivo cuando un objeto se mueve en la imagen, conectándolo en forma automática cuando la imagen es estática, permitiendo eliminar el efecto de arrastre.

Posee una salida directa, pasando por el Filtro Recursivo con 1 memoria, y una salida secundaria  que permite almacenar otras imágenes independientes.

Puede almacenar en memoria dinámica imágenes fijas ó series adquiridas a velocidades de 25, 12.5, 6.25, 3.12 y 1.5 imágenes/seg.

El equipo puede ser provisto con un banco de memorias dinámicas que pueden almacenar hasta 16 imágenes (PF05-16), ó hasta 128 imágenes (PF05-128).

Mediante un módulo de expansión, es posible contar con otras opciones de bancos de memoria con capacidades de 256, 384, 512 y 1024 imágenes. (PF05- XXX)

La salida directa puede ser también congelada, logrando el efecto de “última imagen retenida “ al soltar el pedal de radioscopía.

Incorpora un circuito de retardo para el comando del equipo de RX que permite mantener  la radioscopía 100 ms después de soltar el pedal para permitir la correcta captura de la imagen en la memoria digital.

Posee una función de  Inversión Radiométrica de la imagen para obtener una visualización negativa simulando la de una placa común de RX.

Una función de inversión especular permite la inversión geométrica de la imagen en sentidos horizontal y vertical.

Posee OSD que le permite incorporar texto en pantalla con información sobre el estado del equipo y características de las imágenes adquiridas.

Las imágenes pueden almacenarse en   un Pen Drive USB que permite mantener las imágenes aún después de apagado el equipo. La cantidad de estas depende del modelo de la capacidad el Pen Drive. El equipo se provee con un Pen Drive de 4 GB. Cada imagen en modo LR ocupa unos 380 KB y en modo HR unos 512 KB.

Las imágenes se almacenan en carpetas individuales para cada paciente, de modo que resulta fácil recuperarlas.

También puede leer el contenido del Pen Drive colocando este en un puerto USB libre de una PC bajo Windows XP ejecutando el software E2CAP-05 provisto con el equipo. Este generará un directorio, en el disco rígido de la PC, con las imágenes correspondientes al paciente seleccionado y allí almacenará las escenas en formatos BMP y DICOM 3.0.

El programa, también permite generar con ellas un CDROM autoejecutable que pueda ser entregado al paciente para la visualización y el procesamiento del estudio.

MEMORAD PF05-PD cuenta con un control remoto infrarrojo para el manejo de las distintas funciones de captura y procesamiento digital. Este incorpora importantes funciones adicionales tales como:

• Filtro de realce de bordes en tiempo real.
• Realce de contraste interactivo en tiempo real.
• Road Map (sustracción en tiempo real para mapa de ruta)
• Adquisición y visualización en Loop de una serie con velocidad seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg.
• Adquisición de imágenes fijas desde el Control Remoto.
• Selección de imágenes y series desde el Control Remoto.
• Funciones de Avance, Pausa e imagen por imagen para la serie.



Además, incluye una entrada para teclado tipo PS2 standard de PC para permitir ingresar los datos del paciente antes de grabar las imágenes al Pen Drive.
El equipo se provee armado con gabinete fuente y control remoto infrarrojo. No se provee el teclado de PC, pudiendo utilizarse cualquier teclado standard PS2.

ESPECIFICACIONES GENERALES DE EQUIPOS MEMORAD PF05-PD:

Característica	Especificación
Resolución de Conversión:	8 bits, 256 niveles de gris
Tipo de entrada:	Video Compuesto, 1Vpp
Reloj de Píxel máximo:	50 MHz
Velocidad de captura máxima:	30 fps
Normas de Video de entrada:	CCIR, RS170 (cadenas de video de 525 o 625 líneas 60/50 hz), HR (1249/1049 líneas.), o configurable por el usuario
Matriz de adquisición:	640x574 pixels x 256 niveles de gris (640x480 para 60 HZ) ó configurable por el usuario hasta 0.5 MP
Salidas de Video	2 salidas de Video compuesto BNC ó 2 salidas VGA. Una salida para imagen en vivo y otra para las imágenes almacenadas en las memorias.
Capacidad de almacenamiento	1, 16 ó 128 imágenes en SDRAM, 8000 imágenes en Pen Drive de 4GB
Filtro Recursivo:	x1, x8, x16 y x32
Filtro de Realce de Bordes:	Matriz de convolución de 3x3 con 8 niveles, en tiempo real
Inversión de imagen positiva / negativa:	SI
Inversión especular de imagen:	Horizontal y Vertical
Detector automático de movimientos:	SI
Modos de captura:	Imagen por imagen o Serie
Texto en pantalla (OSD):	SI
Círculo electrónico:	Configurable por el usuario
Entrada para teclado de PC.	Interfase tipo PS2 (teclado no incluído)
Retardo para retención de última imagen:	Con Relé de retardo de 100 ms.
Entradas de comando:	Optoacopladas para Radioscopía en vivo y Grabación de fotogramas.
Control remoto infrarrojo:	INCLUIDO
Filtro de Realce de Contraste en tiempo real :	SI
Función de sustracción para Road Map:	SI
Adquisición y visualización en Loop de serie:	Velocidad de adquisición seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg.
Adquisición de imágenes fijas desde el Control Remoto:	SI
Selección de imágenes y series desde el Control Remoto:	SI
Almacenamiento de imágenes en Pen Drive por puerto USB:	Se provee con un Pen Drive de 4 GB (8000 imágenes máx)
Modos de grabacion de imágenes:	Imagen x imagen en forma directa a Pen Drive, imagen x imagen en memoria volátil o serie de imágenes en SDRAM
Capacidad máxima de imagenes fijas en memoria volátil:	128 imágenes
Capacidad máxima de adquisición de serie en memoria volátil:	128 cuadros
Capacidad máxima de adquisición de imágenes en Pen Drive:	2 imágenes por MB, 8000 imágenes con el Pen Drive provisto de 4 GB
Un mismo equipo puede utilizar varios Pen Drives ó un mismo Pen Drive puede ser utilizado por varios equipos:	SI
Grabación de imágenes de las memorias al Pen Drive desde el control remoto:	SI
Software para leer el contenido del Pen Drive, procesar las imágenes y generar un CDROM autoejecutable en norma DICOM 3.0:	Incluído con el equipo.
Ingreso de datos del paciente desde teclado:	Interfase tipo PS2.(teclado no incluído)
Alimentación:	5Vcc 900 mA. Fuente de switching incluída.
Dimensiones:	195mm x 115mm x 62mm
Peso:	180 Gr.
NOTAS ADICIONALES PARA EQUIPOS CON MÓDULO DE ROTACIÓN EN TIEMPO REAL:
La matriz de los equipos con Módulo de Rotación es de 512 x 512 pixeles x 8 bits.
El consumo se incrementa en 500 mA.
El módulo de rotación tiene su propio círculo electrónico con un diámetro de 512 pixeles que no puede cambiarse. El círculo electrónico de la placa base se superpone a este.
En forma opcional puede proveerse un conector con salidas de control para el manejo externo de la rotación.

TODOS LOS EQUIPOS MEMORAD PF05-PD PUEDEN TENER LOS SIGUIENTES OPCIONALES:

Rotación en tiempo real en pasos de a 3º.

Software para impresión y transferencia de imágenes DICOM.

Pen Drives adicionales.

Entrada para sincronismo de pulsos.

Salida de pulsos.

CONFIGURACIONES POSIBLES Y PRECIOS DE EQUIPOS MEMORAD PF05-PD:

MODELO	DESCRIPCION	PRECIO
PF05-PD	CON PEN DRIVE DE 4 GB	Consultar
PF05-PD-ROT	CON PEN DRIVE Y MODULO DE ROTACIÓN EN TIEMPO REAL	Consultar

TODOS LOS MODELOS TIENEN:  INVERSION H/V, FILTRO RECURSIVO X1, X8, X16 Y X32, DETECTOR DE MOVIMIENTOS, IMAGEN +/-  ,RETARDO PARA RETENCION DE ÚLTIMA IMAGEN Y FUENTE DE ALIMENTACIÓN.
