DIGITALIZACION DE ARCOS EN C DE RX CON INTEGRACION A PACS DICOM

MEMORAD PF06S

MEMORAD PF06S Es un sistema de Captura y Procesamiento Digital de Imágenes para Equipos de RX con cadena de video.

Puede trabajar con cadenas de video de 625 líneas 50 HZ, de 525 líneas 60 HZ, 1249 líneas 50 HZ y de 1049 líneas 60 HZ.

La matriz de captura es de 640 x 574 para 50 Hz y de 640 x 480 para 60 Hz lo que permite abarcar toda la información de la cámara. Esta matriz es la misma para LR y para HR.

Tiene un Filtro Recursivo que permite realizar el promedio de hasta 32 imágenes sucesivas en tiempo real. El resultado de esta operación es una imagen con menor ruido gaussiano, mejorando sensiblemente la performance de toda la cadena de video.

La intensidad de este filtro puede seleccionarse entre x1 (sin filtro), x8, x16 y x32.

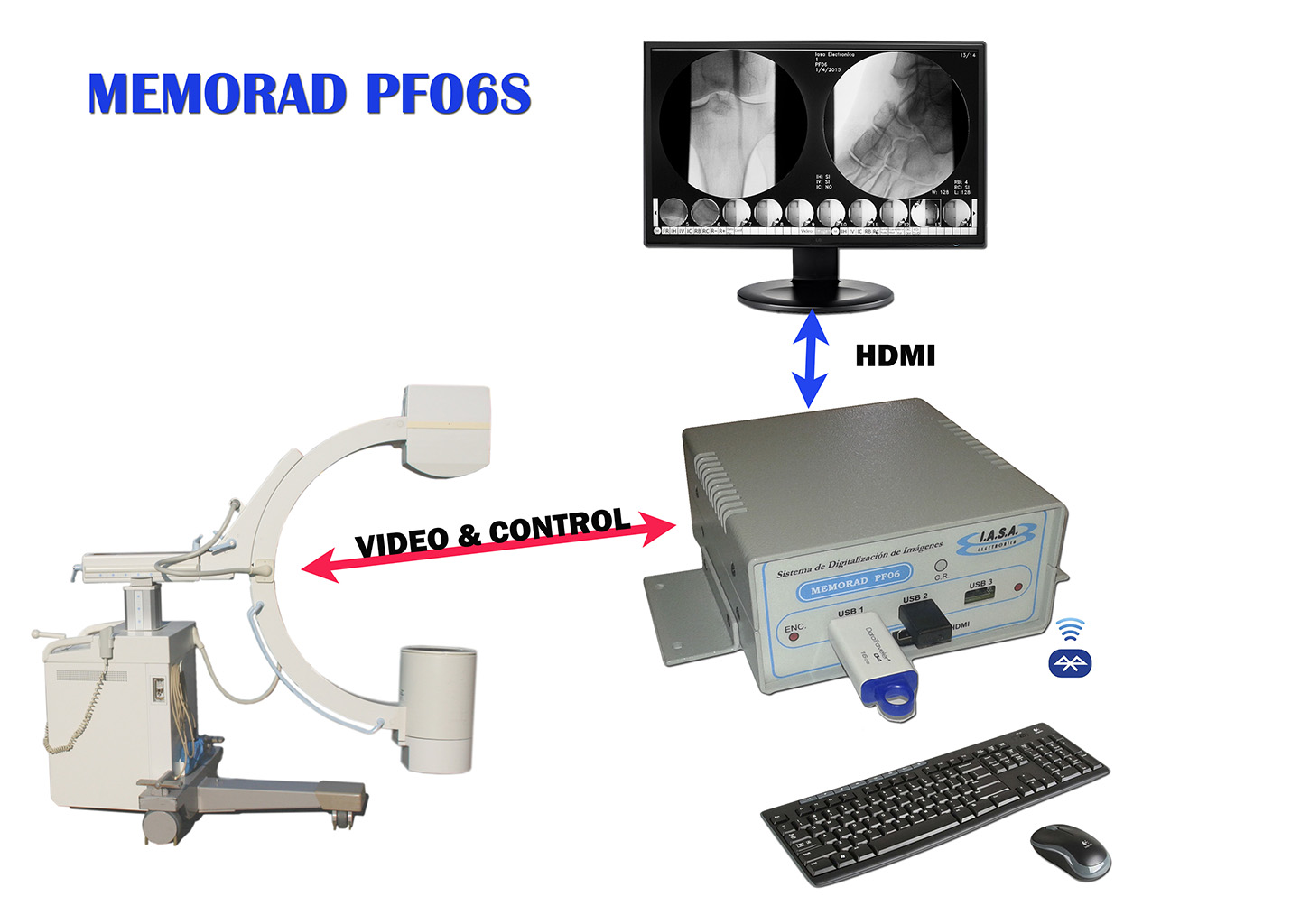

Mediante una salida HDMI (digital) se puede observar la imagen directa filtrada y la imagen o el video capturados en un solo monitor tipo Wide con relación de aspecto 16:9.

Puede almacenar en memoria Flash interna o PenDrive imágenes fijas o videos adquiridos a velocidades de 25, 12.5 y 6 imágenes/segundo.

El equipo puede ser provisto con una memoria USB tipo PenDrive capaz de almacenar hasta 16000 o más imágenes por estudio.

La salida directa filtrada puede ser también congelada, logrando el efecto de “última imagen retenida“, al soltar el pedal de radioscopía.

Incorpora un circuito de retardo para el comando del equipo de RX que permite mantener la radioscopía 100 ms después de soltar el pedal para permitir la correcta captura de la imagen en la memoria digital.

Posee una función de Inversión Radiométrica de la imagen para obtener una visualización negativa simulando la de una placa común de RX.

Una función de inversión especular permite la inversión geométrica de la imagen en sentidos horizontal y vertical.

Puede adquirir imágenes y videos en modo de adquisición contínua o pulsada. (módulo de Pulsado OPCIONAL).

Dispone de una función de rotación en tiempo real en ambos sentidos horarios en pasos de 3º.

Mediante la edición de imágenes capturadas, es posible implementar la inversión radiométrica/geométrica, realce de bordes y de contraste. Estos cambios pueden ser almacenados generando una nueva imagen.

Posee OSD que le permite incorporar texto en pantalla con información sobre el estado del equipo y características de las imágenes adquiridas.

Las imágenes y videos pueden almacenarse en un Pen Drive USB que permite mantenerlas aún después de apagado el equipo. La cantidad de estas depende del modelo de la capacidad del Pen Drive. Cada imagen en modo ocupa unos 380 KB.

Las imágenes y videos se almacenan en carpetas individuales para cada paciente, de modo que resulta sencillo recuperarlas.

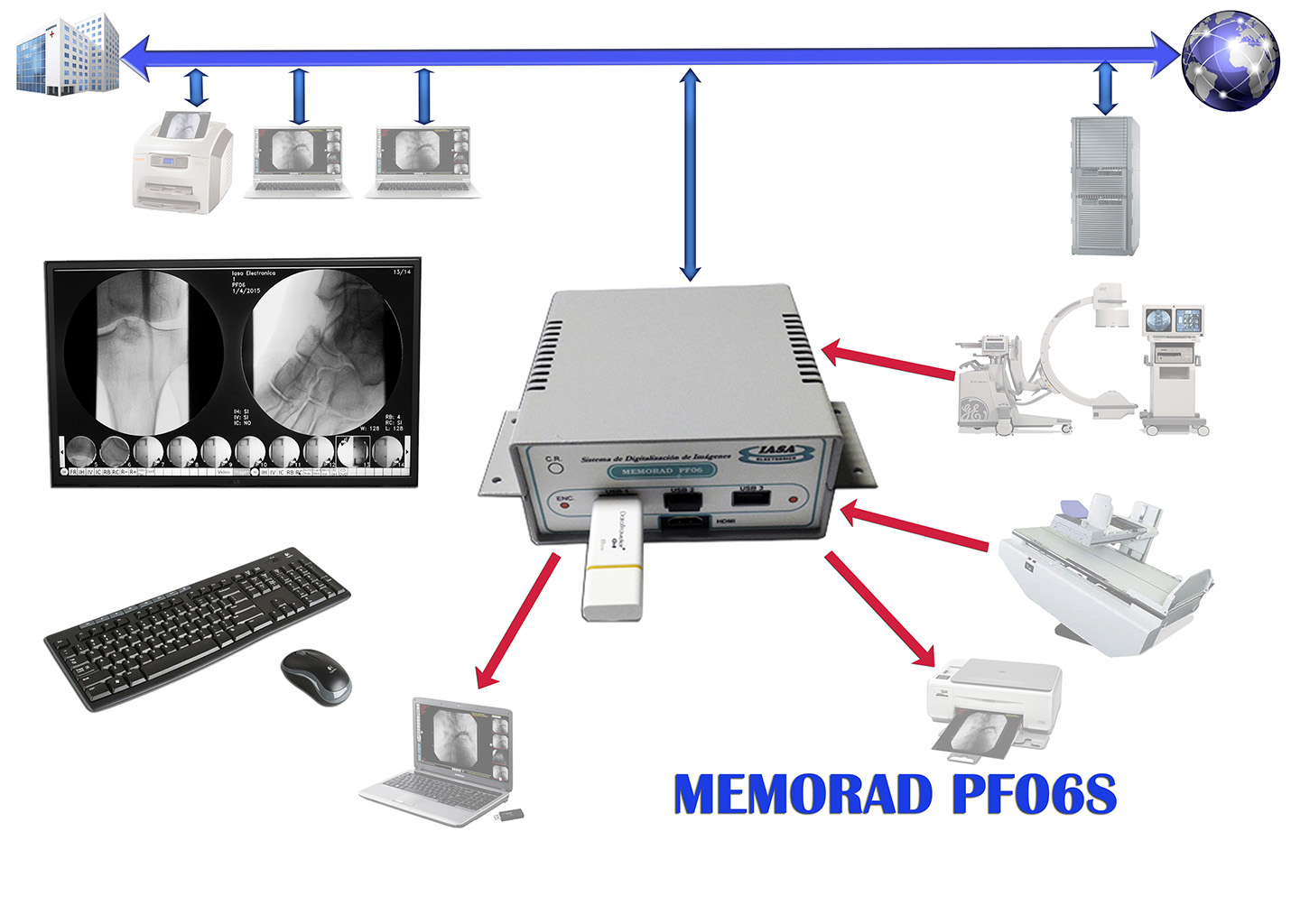

Mediante el uso de una red Ethernet con servidor DICOM, el dispositivo permite enviar las imágenes convertidas en formato DICOM al servidor (DICOM SEND), imprimir placas con imágenes en una impresora Laser seca (DICOM PRINT) y recibir datos de pacientes por medio de una lista de trabajo (WORKLIST DICOM). (OPCIONAL)

También puede accederse a las carpetas de pacientes y a sus imágenes y videos desde una red de Windows.

Instalando una impresora Laser de papel HP con interfase USB es posible obtener un HardCopy de las imágenes almacenadas.

MEMORAD PF06 cuenta con un teclado/mouse para el manejo de las distintas funciones de captura y procesamiento digital. El equipo incorpora importantes funciones adicionales tales como:

• Filtro de realce de bordes en tiempo real.
• Realce de contraste interactivo en tiempo real.
• Road Map (sustracción en tiempo real para mapa de ruta)
• Adquisición y visualización en Loop de una serie con velocidad seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg.
• Adquisición de imágenes fijas desde el teclado.
• Selección de imágenes y series desde el teclado.
• Funciones de Avance, Pausa e imagen por imagen para la serie.



Incluye una entradas para teclado y mouse tipo USB standard de PC para permitir ingresar los datos del paciente antes de grabar las imágenes al Pen Drive.

El equipo se provee con fuente y teclado y mouse inalámbricos.

La actualización a nuevas versiones de software, la configuración de los parámetros de captura y el licenciamiento de las unidades pueden ser realizados en forma remota por medio de Internet.

ESPECIFICACIONES GENERALES DE EQUIPOS MEMORAD PF06S:

Característica	Especificación
Resolución de Conversión:	8 bits, 256 niveles de gris
Tipo de entrada:	Video Compuesto, 1Vpp
Reloj de Píxel máximo:	50 MHz
Velocidad de captura máxima:	30 fps
Normas de Video de entrada:	CCIR, RS170 (cadenas de video de 525 o 625 líneas 60/50 hz), HR (1249/1049 líneas.), o configurable por el usuario
Matriz de adquisición:	640x574 pixels x 256 niveles de gris (640x480 para 60 HZ) ó configurable por el usuario hasta 0.5 MP
Salida de Video	1 salida digital HDMI para monitor WIDE, relación de aspecto 16:9. Permite ver en un mismo monitor la imagen directa y las almacenadas.
Capacidad de almacenamiento	Pen Drive de 8GB (6000 imágenes aproximadamente), Tarjeta SD interna de 4GB(4000 imágenes en equipos sin PD)
Filtro Recursivo:	x1, x8, x16 y x32
Filtro de Realce de Bordes:	Matriz de convolución de 3x3 con 8 niveles, en tiempo real
Inversión de imagen positiva / negativa:	SI
Inversión especular de imagen:	Horizontal y Vertical
Función de Sustracción en tiempo real:	SI
Función de RoadMap :	SI
Filtro de Realce de Contraste en tiempo real :	SI
Función de sustracción para Road Map:	SI
Modos de captura:	Imagen por imagen o Videos. Captura de videos de hasta 18 seg cada uno a 25 img/seg
Velocidades de captura de video :	Seleccionables entre 3,6,12 y 25 im/seg
Texto en pantalla (OSD):	SI
Círculo electrónico:	Configurable por el usuario
Puertos USB:	3 puertos USB 2.0, 1 para el teclado y mouse, 1 para PD y 1 para impresora
Puerto Ethernet:	10/100 Mbps RJ-45 para intercambio de datos por red de Windows o DICOM
Retardo para retención de última imagen:	Con Relé de retardo de 100 ms.
Entradas de comando:	Optoacopladas para Radioscopía en vivo y Grabación de fotogramas.
Adquisición y visualización en Loop de serie:	Velocidad de visualización seleccionable entre 25 im/seg, 12 im/seg, 6 im/se, 3 im/se y 1 im/seg.
Almacenamiento de imágenes en Pen Drive por puerto USB:	Se provee con un Pen Drive de 8 GB (16000 imágenes máx)(OPCIONAL)
Capacidad máxima de adquisición de imágenes en Pen Drive:	2 imágenes por MB, 16000 imágenes con el Pen Drive provisto de 8 GB (OPCIONAL)
Un mismo equipo puede utilizar varios Pen Drives ó un mismo Pen Drive puede ser utilizado por varios equipos:	SI
Ingreso de datos del paciente desde teclado:	Interfase tipo USB 2.0. Teclado y mouse inalámbricos incluidos
Interfase DICOM:	DICOM SEND, DICOM PRINT y WORKILST (OPCIONAL)
Captura en modo pulsado:	SI. (OPCIONAL).
Reloj de Tiempo Real:	SI, con bateria interna.
Actualización,configuración y licenciamiento:	En forma remota por Internet.
Alimentación:	5Vcc 900 mA. Fuente de switching incluida.
Dimensiones:	130mm x 140mm x 60mm
Peso:	600 Gr.

TODOS LOS EQUIPOS MEMORAD PF06S PUEDEN TENER LOS SIGUIENTES OPCIONALES:

Rotación en tiempo real en pasos de a 3º.

Pen Drive de 8Gb para almacenamiento de imágenes y videos.

Pen Drives adicionales.

Módulo de conversión y transferencia DICOM. Permite enviar a PACs y generar DVD DICOM

Monitor tipo TV LED de 24" o 32".

Orientación Portraint o Landscape

CONFIGURACIONES POSIBLES DE EQUIPOS MEMORAD PF06S:

MODELO:	DESCRIPCION:
PF06S	Equipo base sin gabinete, teclado y mouse inalámbricos, con retención de última imagen, grabación de 1 imagen adicional, salida HDMI.
+V	Grabación de fotos y videos, almacenamiento en tarjeta SD interna de 4GB.
+PD	Almacenamiento en Pen Drive de 8GB
+ROT	Rotación en tiempo real.
+DCM	DICOM SEND, generación de DVD DICOM
+MON24	MONITOR/TV LED de 24” HDMI
+MON32	MONITOR/TV LED de 32” HDMI
+OPT	Orientación Portraint (Vertical)

TODOS LOS MODELOS TIENEN:  INVERSION H/V, FILTRO RECURSIVO, FILTROS DE RALCE DE CONTRASTE, FILTROS DE REALCE DE BORDES, SUSTRACCIÓN, ROADMAP, IMAGEN +/-  ,RETARDO PARA RETENCION DE ÚLTIMA IMAGEN, MOUSE Y TECLADO INALÁMBRICO Y FUENTE DE ALIMENTACIÓN.
