Para Automatizacion y Adquisicion de datos en la Industria, el Agro, el Hogar, electronica del Automotor, Robótica, Iluminacion inteligente y todos las aplicaciones donde se necesite manejo de múltiples actuadores y toma de decisiones en tiempo real.
WIFI2CTRL permite el manejo por WiFi de 8 relés inversores independentes, 8 puertos TTL de entrada/salida, 3 entradas analógicas con ADC de 12 bits cada una y 1 salida analógica con un DAC de 12 bits.
Cuenta con un Real Time Counter que permite mantener hora y fecha en el mismo dispositivo.
Utiliza un módulo WiFi basado en el microcontrolador ESP8266 permitiendo la conexión en modos Cliente o Punto de Acceso.
Se maneja mediante un sencillo set de comandos para el rápido desarrollo de aplicaciones para Windows, Linux o Android.
Se provee un software de demo para Windows hecho en C# y una aplicación para equipos con Android.
Es un dispositivo de mucha versatilidad y bajo costo que permite brindar soluciones sencillas en Domótica, Seguridad, Climatización, Control electrónico de invernaderos, Control de riego, Indoor Growing, Automatización de maquinarias, Automatización de procesos industriales, Data logger, Robótica etc.

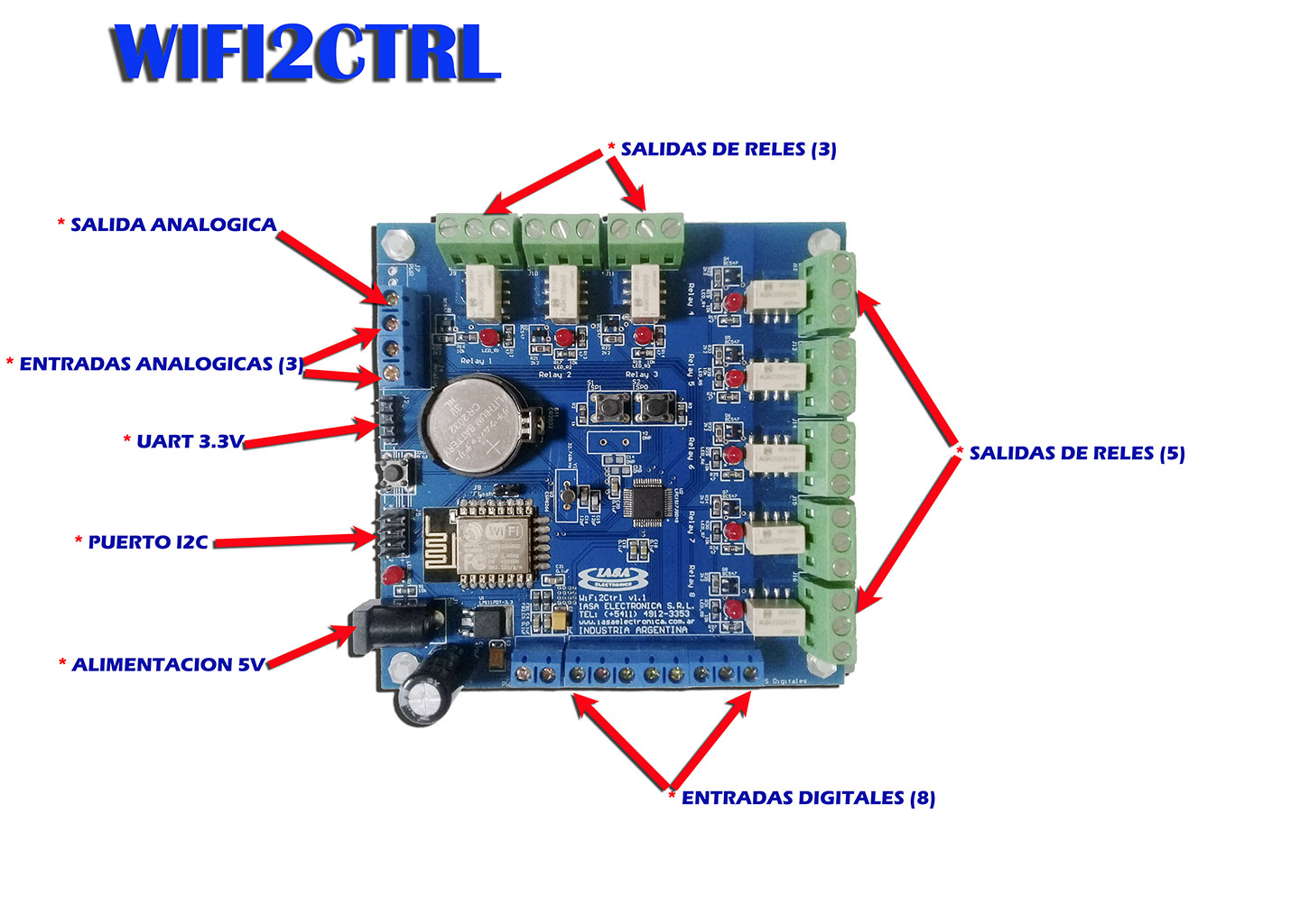

Puede controlar hasta 8 dispositivos de potencia mediante sus 8 relés inversores. Con sus 8 entradas TTL puede recibir información de sensores y alarmas. Sus entradas analógicas de 12 bits permiten recibir datos de sensores en forma remota y su salida digital de 12 bits le permite controlar procesos que requieran tensiones variables. Tiene una UART con níveles de 3,3V para comunicar el microcontrolador en modo de programación y debug y una interface I2C disponible para conectar dispositivos adicionales tales como Sensores de Temperatura, Presión, Humedad, Acelerómetros, Giróscopos etc.

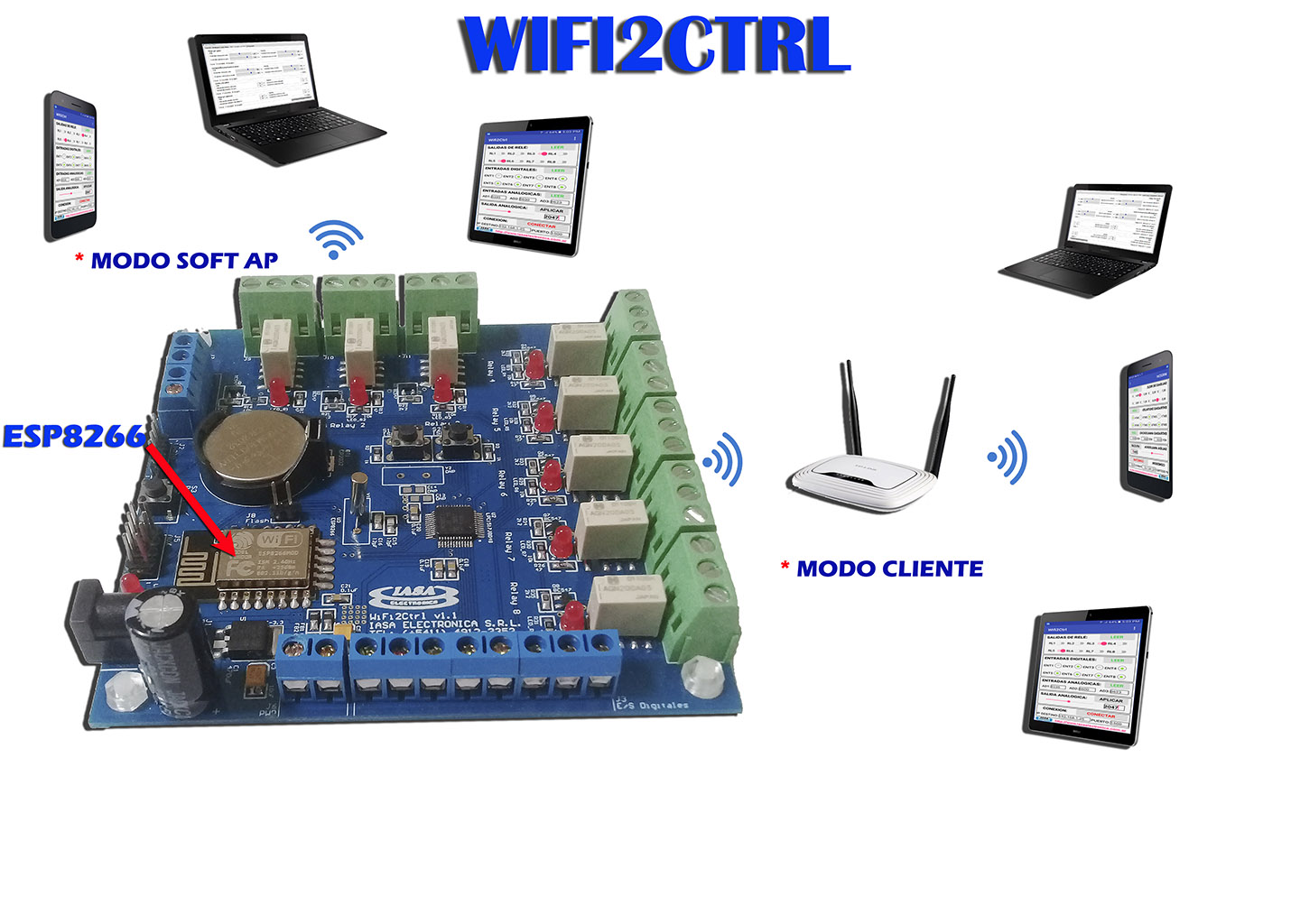

WIFI2CTRL utiliza la dupla de un Microcontrolador LPC1517J ARM® Cortex®-M3 de 32-Bit 72MHz y el poderoso módulo WIFI ESP8266-01. Este conjunto le permite tener un manejo muy sencillo de todas las funciones de comunicación del ESP8266 por medio de comandos AT, por lo que es muy fácil de programar, tanto para aplicaciones de Windows como de Android. El ESP8266 permite trabajar en modo SOFT AP conectándose en forma directa con el dispositivo de control (tablet, smartphone, notebook o PC) o mediante el modo CLIENTE conectado a un Router WiFi a travez del cual se comunican los dispositivos de control. Con la placa se proveen aplicaciones de demo que pueden servir de base para su proyecto.
Se basa en un Microcontrolador LPC1517J ARM® Cortex®-M3 de 32-Bit 72MHz y un módulo WIFI ESP8266-01. El microcontrolador LPC1517 controla el módulo ESP8266 por medio de comandos AT. El ESP8266 se utiliza principalmente para comunicación WiFi en modos SOFT AP o CLIENTE.
El modulo ESp8266, transmite las ordenes que recibe por WiFi al LPC1517, quien se encarga de accionar los relés, activar los puertos TTL, leer las entradas analógicas ADC, fijar el valor de la salida analógica DAC y leer o escribir el RTC.
La placa tiene disponibles 8 salidas de relé inverores de 250 VCA 1A, 8 entradas digitales de 3.3V, 3 entradas analógicas con ADC de 12 bits, 1 salida analógica con DAC de 12 bits y un RTC que maneja fecha y hora. Ademas tiene disponible una interface I2C para agregar periféricos adicionales.
El dispositivo es programable por RS232 de 3.3V en lenguaje C
Se provee software de demo para el microcontrolador y librerias C compatibles con el entorno de programación KEIL, una aplicación de demo para PC con Windows y una aplicación para dispositivos con Android totalmente funcionales.
Pueden desarrollarse aplicaciones especiales a pedido del usuario.
Incluye fuente de alimentación.
| Característica | Especificación |
|---|---|
| WIFI2CTRL: | Placa base de adquisición de datos y control. |
| Microcontrolador: | LPC1517JBD48E ARM® Cortex®-M3. |
| Modulo WiFi: | ESP8266MOD. |
| Frecuencia de clock: | 72MHz. |
| Memoria flash: | 64kB. |
| Memoria EEPROM: | 4 Kb. |
| Memoria SRAM: | 12 kB. |
| Puertos E/S digitales: | 8 en bornera. |
| Salidas de Relés: | 8 salidas inversoras en bornera. |
| Potencia de conmutación máxima de contactos de Relé: | 30 W, 37,5 VA. |
| Tensión máxima soportada por los contactos de Relé: | 220 VDC, 250 VCA. |
| Corriente máxima de carga de contactos de Relé: | 1 A. |
| Corriente de conmutación máxima de contactos de Relé: | 1 A. |
| Puertos analógicos de entrada: | 3 puertos con ADC de 12 bits 2 Mhz. |
| Puertos analógicos de salida: | 1 puerto con DAC de 12 bits 200 Khz. |
| Protocolo WiFi: | 802.11 b/g/n. |
| Rangos de frecuencia WiFi: | 2.4 Ghz-2.5Ghz. |
| Protocolos de red: | IPv4,TCP/UDP/HTTP/FTP. |
| Puerto RS232: | 3.3V para programacion y Terminal. |
| Reloj/calendario en tiempo real: | Si. |
| Puerto I2C: | 1 puertos en conector interno. |
| SDK y demos para Windows y Android | Si. |
| Alimentación: | 5Vcc 200 mA. Fuente de switching incluida. |
| Dimensiones: | 100mm x 100mm x 15mm |
| Peso: | 50 Gr. |
MODELO |
DESCRIPCION |
PRECIO |
WIFI2CTRL |
Placa base con fuente de alimentación y cable USB |
Consultar |
WIFI2CTRL-ETH |
Placa con módulo Ethernet. |
Consultar |
WIFI2CTRL-GSM |
Placa con módulo GSM.
Consultar | |
WIFI2CTRL-RF |
Placa con módulo RF. |
Consultar |
